常州華陽玻璃設備有限公司研發生產玻璃設備已經有二十多年，公司生產的高壓釜、熱彎爐、玻璃清洗機、調光玻璃設備及夾膠玻璃設備等深受廣大新老客戶的好評，今天我們要介紹的是公司生產的20室19車連續式熱彎爐，該設備是常州華陽玻璃設備有限公司精心開發和研制的目前比較先進、實用、經濟的技術產品，主要用于生產高檔轎車前擋風夾層玻璃及其它熱彎玻璃。與國內外同類產品相比，該系列設備具有工藝技術合理、生產能耗低、控制方式先進、操作簡單、維護方便、生產效率高等優點。

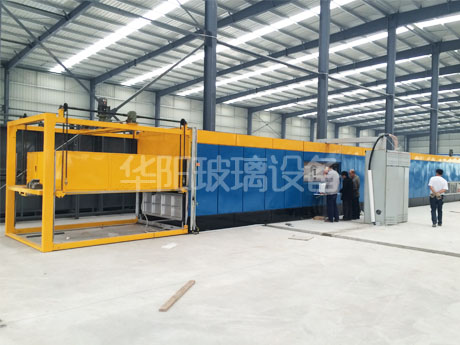

圖為華陽20室19車連續熱彎爐在安裝調試中

1.設備由爐體、前后提升機、小車、運輸機、加熱系統、電控系統等組成。

2.爐體為標準型鋼焊接結構，分為上下兩層。上部為予加熱區、成型區、退火冷卻區，下部為冷卻區。由前后提升機及運輸機實現小車的循環運動。

3.小車升降方式為減速機電機同步傳動。共有兩套升降機，一套為入端升降機，另一套為尾端升降機。

4.小車框架采用矩型鋼管箱式結構，保溫材料采用優質保溫棉，固定件采用不銹鋼件。小車一側壁上開有多個觀察窗口，底部安裝兩對同軸滾輪， 其中兩個滾輪為導向槽輪。

5.運輸機為絲桿減速機傳動（本公司特有），接近開關控制位置，使傳動準確可靠；

6.上層分4個予加熱區、和1個成型區，2個退火區，2個周轉室。成型區機架末端，開有多個觀察窗口，可觀察到加熱元件的開關狀態和玻璃成型狀態。

7.爐頂部保溫材料采用吊掛式安裝，保溫材料采用優質保溫棉，山東魯陽。

8.連續熱彎爐的控制系統,整個生產過程全部由PLC控制。預加熱區的溫度控制為常規數字儀表控制。成型區的溫度設定及每一根加熱元件的“開、關”狀態的選擇，全部在上位機終端完成。根據產品的規格和形狀（比如：桑塔納2000），選擇加熱元件（需要的開啟，不需要的關閉）、加熱時間、加熱溫度等，并且將這些技術數據以文件形式保存到PLC里。當裝有桑塔納2000的小車進入成型區后，PLC便自動將這些技術數據調出執行，完成整個熱彎過程。PLC能夠識別每一個小車，在幾號小車?yán)锓攀裁葱吞柕牟ＡВ僮鲉T在電腦上將相應的技術數據配置給它便可以了。玻璃在成型區的整個成型過程，操作員在操作臺上進行監視。便于摸索確定新產品的技術數據和及時修改技術數據。

　　連續熱彎爐內的加熱分區是：預熱區、預成型區、成型區、退火區和冷卻區。各區的加熱功率根據生產工藝要求而不同。載有玻璃和模具的小車在爐內各車位依次經過預熱、成型、退火、冷卻等過程，在成型區將玻璃彎成特定形狀，然后退火、冷卻，完成一個工作循環，生產出符合要求的玻璃。

　　將清洗干凈且中間撒過硅粉的兩片玻璃對齊，放到位于前提升機上小車內的模具上，按下小操作面板上的按鈕，提升機將小車提升到上位，等待進入預熱區；在自動生產過程中，不按小操作面板上的按鈕，時間到時提升機將自動升到上位。

　　當操作人員看到成型區內的玻璃成型完畢，按下運行開始按鈕，后提升機下落到成型下位（如果在自動狀態，加熱時間到后提升機將自動下落，不需人的參與）；當開合導軌閉合，其它條件滿足時，運輸機前進，將予成型區的小車送到成型區加熱，到位后再向后退回，運輸機向前運動后，運輸機將前提升機上的小車運送到1區內準備加熱，同時也將前面的車向前推一個車位，到前位后前提升機下落，稍候，運輸機后退至中位。

　　當后提升機到下位后，運輸機將小車運送到退火區，并將下部其他的小車向前推一個車位。若自動運行，按加熱時間動作，加熱時間到前數秒，前提升機提前動作。運輸機將最后一輛小車推到落到下位的前提升機上。操作人員可取下已彎好的玻璃，放上待彎的玻璃。

1.生產過程全部采用PLC控制。溫度控制系統和溫控儀雙重溫度控制與顯示，使溫度控制可靠、穩定，不會出現溫度失控等現象。

2.關鍵控制元器件全部采用世界著名公司的產品可靠性好，故障率低。

3.每一個小車可以放置不同型號的玻璃，PLC控制系統自動識別小車，并根據予先設置的玻璃生產方案進行加熱彎曲成型。

4.成型區每個加熱元件都可單獨控制，使加熱控制靈活，自動狀態下也隨時可以進行人工干預成型過程。

5.控制軟件包功能強大，人機界面友好，參數更改容易，自檢程序完善，工作穩定可靠。

6.小車設計為箱式結構，觀察窗為普通鋼化玻璃。

1.配GGD標準電控柜一套，線路整潔、美觀，符合國家標準。

2.電爐絲控制用小型固態繼電器及散熱器。

3.電爐絲穿入石英玻璃管內。電爐絲擺布圖，協商。制作前出圖

4.爐體觀察窗采用鋼化玻璃，玻璃可更換。

5.加熱元件為高性能的鎳鉻電阻絲，可靠耐用。

6.從電控柜到各電控系統、電爐絲等的接線全部配置齊全。

1.設備外型尺寸：約40000×2800×2700mm

2.箱式小車內凈尺寸：2200×3200×550mm

3.小車保溫材料厚度：100mm

4.小車數量：19個

5.電加熱功率：約360kW 包括預熱室

6.產能：每爐5～6分鐘（根據熱彎玻璃的形狀與厚度不同，產能有所不同）

7.外觀顏色 可根據客戶要求。
